IMI Heimeier Eclipse Termostatik Vana Gövdeleri

Eclipse’in ana özellikleri; termostatik bir radyatör vanası olmasına karşın entegre debi limitörlüdür ve bu özelliği sayesinde aşırı debiyi engeller. 10-150 l/h debi aralığına sahiptir ve kolay ayarlanabilir. Dizayn debisine ulaşmak için sadece istenilen tur sayısına çevirmek yeterlidir.
Eclipse, ısıtma sistemleri uygulamalarında kullanılmaktadır. Aslen fonksiyonu; termostatik debi kontrolü ve limitleme görevlerini yerine getirmektedir, ayrıca kesme amacı ile de kullanılabilir.
PN10 basınç sınıfına haizdir ve DN10 ile DN20 aralığında üretilmektedir. Min. -10°C sıcaklıkta dahi ürün görevini yerine getirebilir. Bu sınır max. olarak 120°C sıcaklık olarak belirlenmiştir fakat vana üzerine aktüatör takılması veya koruyucu kapak kullanılması durumunda max. çalışma sıcaklığı 100°C olarak kabul edilmiştir.
Vananın montajlanmadan önce ön ayarının yapılması gerekmektedir. Fabrika ayarları 150 l/h olmasına karşın istenildiği takdirde 10-150 l/h aralığında ön ayar yapıldıktan sonra montaj işlemi gerçekleştirilebilir.
Maksimum 60kPa fark basınç altında dahi vana görevini eksiksiz olarak yerine getirmektedir. Vananın çalışması için gerekli olan fark basınç ise; 10-100 l/h aralığında min. 10kPa, 100-150 l/h aralığında min. 15kPa’dır.

YapıIMI Heimeier Eclipse Termostatik Vana Gövdesi

Eclipse
1.    Yüksek sabitleme gücüne sahip güçlü dönüş yayı zamanla vananın gevşememesini sağlar
2.    Termostatik kafa ve aktüatörler için M30x1.5 bağlantı
3.    EPDM O-ring
4.    Otomatik debi limitörü
5.    Vana gövdesi: pirinç
6.    Uzun ömürlü, çift O ring conta
7.    Debi ayarlama

Değiştirilebilir çekirdek
Termostatik çekirdeğin tamamı, sistemi boşaltma ihtiyacı duymadan, fitting aracı kullanılarak değiştirilebilir.

Çalışması

Eclipse debi limitörü
Ayar kısmı ayar anahtarı ya da 11 mm çift ağızlı anahtar yardımı ile dijit çevrilerek hesaplanmış debi değerine ayarlanır. Eğer vana üzerindeki debi artar ise artan basınç dahili debi limitörünün çubuğunu hareket ettirir, böylece sürekli olarak set edilen değer limitlenir. Set edilen değer asla aşılmaz. Eğer debi set değerinin altına düşerse, yay çubuğu bastırır ve eski pozisyona gUygulama Örneğielmesini sağlar.

Uygulama

Termostatik radyatör vanası Eclipse normal – yüksek sıcaklık aralığında iki borulu pompalı ısıtma sistemlerinde uygulanır.
Her radyatör için gerekli debi direkt Eclipse üzerinden ayarlanır.
Bu otomatik debi limitleme vana üzerinden çevrilerek yapılır ve ayarlanan debi daha sonra aşılmaz. Sistemde yük değişikliklerine bağlı aşırı basınç olması durumunda bile, örneğin diğer vanaların kapanması veye sabah devreye girmesi gibi, ayarlanan debi aşılmaz. Eclipse istenen debiyi garanti eder.
Fark basınçtan bağımsız olarak vana debiyi kontrol eder. Böylece ayar değerini belirlemek için karmaşık hesaplamalara ihtiyaç duyulmamaktadır. Eski sistemlerdeki renevasyon projelerinde borulama basınç düşümü hesaplama ihtiyacı gereksinimi yoktur. Sadece ısıtma kapasitesi ve sonucunda max. debinin belirlenmesi gerekmektedir. (Diyagrama bakınız lütfen) Min.Fark basıncı en uzak noktadaki vana üzerinde olmalıdır. Pompa optimizasyonu yapılabilmesi için ölçüm aleti ile ölçüm yapılabilir.
Ses Performansı
Sessiz çalışma performansını sağlamak için aşağıdaki şartlar sağlanmalıdır:
• Eclipse üzerindeki fark basınç 60 kPa = 600 mbar = 0.6 bar’ı geçmemelidir (<30 dB(A)).
• Debi doğru bir şekilde ayarlanmalıdır.
• Sistemin havası tamamen alınmış olmalıdır.

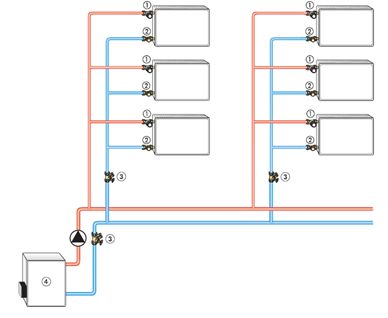

Uygulama Örneği
1. Eclipse
2. Geri dönüş vanası Regulux/Regutec
3. Bakım ve ayar için STAD balans vanası
4. Kazan

Bilgiler
Sıcak sulu ısıtma sistemlerinde hasar ve yabancı partikül oluşmasının önlenmesi için, ısı transfer akışkanının bileşimi VDI Direktifi 2035’e uygun olmalıdır. Endüstriyel ve uzun mesafeli ısı sistemlerde, Alman VdTÜV  Nizamnamesi‘ne ve 1466/AGFW Çalışma Kağıdı FW 510‘a uyulmalıdır. Isı transfer akışkanlarında bulunan madeni yağlar ve/veya madeni yağ içeren her türden yağlama maddeleri, çoğu durumda EPDM contaların tahrip olmasına yol açmaktadır.
Etilen glikol bazlı, nitrit içermeyen antifrizlerin ve korozyondan koruyucu maddelerinin kullanılması durumunda, özellikle katkı maddelerinin konsantrasyonu olmak üzere gereken tüm bilgiler antifriz ve korozyondan koruyucu madde üreticisinin belgelerinden alınacaktır.
– Ağır kirli mevcut sistemlerde termostatik vanalar değiştirmeden önce sistemi yıkayın.
– Termostatik vana gövdeleri, tüm IMI Hydronic Engineering termostatik kafalar ile termal ve/veya motorlu aktüatörler için uygundur. Bileşenler arasında sağlanan maksimum uyumluluk, en yüksek düzeyde güvenliği de beraberinde getirmektedir.
Başka üreticilerin aktüatörleri kullanıldığında, bunların kapanma kuvvetinin termostatik vana gövdesi contalarına uygunluğuna dikkat edilmelidir.

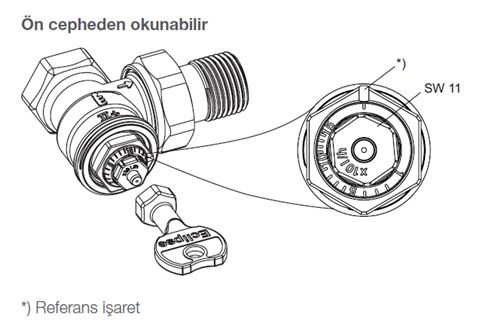

AyarlamaAyarlama
10 – 150 l/h debi aralığında 1’den 15’e kadar skala ile bölünmüş, ara değerlerin de ayarlanabileceği kademesiz ayar mekanizmasına sahiptir.
İstenilen debi değerine ayar yapabilmek için; ya Eclipse özel ayar anahtarı ya da 11 mm iki ağızlı anahtar kullanmak gerekmektedir.
Vana çekirdeği üzerine özel anahtarını ya da 11 mm iki ağızlı anahtarı yerleştirip, istenen ayar değerinin vana referans noktasını işaret ettiği duruma kadar döndürmek ile ayarlamasını yapmak mümkündür.
