VENCO olarak, tipik bir havalandırma sisteminin temel kavramlarını inceleyerek, havalandırma sistemleri ve ekipmanları ile ilgili bilgileri paylaşıyoruz.
Yaşadığımız ortamlardaki havanın çeşitli nedenlerle kirlenmesi ve/veya oksijen miktarının azalması nedeniyle yeterli miktarda taze hava ile değiştirilmesi gerekir. Kirli havanın taze hava ile değiştirilmesi işine havalandırma denir.
Binaların kullanım amacına bağlı olarak havalandırma, konfor şartlarını sağlamaya yönelik ya da endüstriyel atıkların ortamdan uzaklaştırılması için gerekli olabilir.
Hava hareketinin bir fan yardımıyla sağlandığı sistemlere genel olarak mekanik havalandırma sistemleri denir. Duvar veya pencerelere doğrudan takılan fanlarla yapılan basit havalandırmalar dışında diğer tüm sistemlerde; Şekil 1’dekine benzer bir sistem vardır ve temel elemanları şunlardır:
- Fan
- Filtre
- Isı Değiştirici
- Kanal Sistemi
- Dağıtıcı veya Toplayıcı Menfezler
- Hava Ayar Damperleri ve Kontrol Elemanları
Bu elemanlar kendi içlerinde ayrıca çeşitlendirilebilir ya da farklı elemanlar ilave edilebilir.
Fanlar:
Basınç farkı yaratarak sistem içerisinde havanın hareketini sağlar. Kanat yapısına, kullanım yerine ve kullanım amacına göre çeşitli tiplerde olabilir. Bundan sonraki bölümlerde çok detaylı olarak fan konusunu ele alacağız.
Filtre:
Ortama gönderilen havanın temizlenmesi veya ortamdan atılan havada çevreye zararlı gaz ve tozlar varsa, bunların tutulması için kullanılırlar. Havada müsaade edilen partikül büyüklüğüne bağlı olarak çeşitli sınıfları vardır. Değişik boyutlardaki tozlardan, havadaki bakterilerin tutulmasına kadar çeşitli hassasiyette, uluslararası standartlara göre sınıflandırılmıştır. Koku tutmaya yönelik tipleri de mevcuttur.

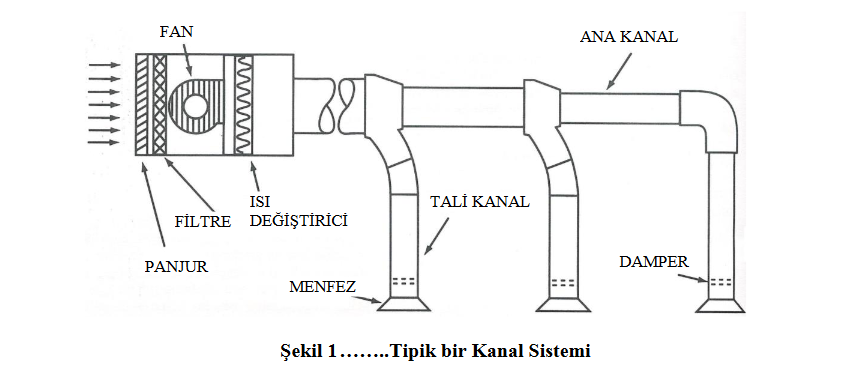

Şekil 1
Şekil 1 -Tipik bir Kanal Sistemi
Isı Değiştiriciler (Isıtma / Soğutma Serpantini):
Ortama verilen havanın uygun sıcaklıkta olması için mevsimine göre ısıtılması veya soğutulması için kullanılan cihazlardır. Boru demeti içerisinde dolaşan ısıtma veya soğutma suyunun enerjisini boru ve kanatçık yüzeylerinin üzerinden geçen havaya aktarmasıyla havanın ısıtılması veya soğutulmasını sağlarlar. Sulu tip ısıtıcıların dışında elektrikli tip ısıtıcılar da kullanılabilir.
Kanal Sistemi:
Havanın istenilen noktalara dağıtılması ya da toplanması için uygun ölçülerde seçilmiş, yuvarlak, dikdörtgen veya oval kesitli kanallar ve dirsek, Te, redüksiyon gibi birleştirme parçalarından oluşur.
Dağıtıcı veya Toplayıcı Menfezler:
Havanın istenilen bölgeden, tespit edilen miktarda toplanmasını veya belirli bir bölgeye istenilen miktarda ve gerekli atış mesafesinde hava gönderilmesini sağlayan elemanlardır. Havanın yönlendirilme şekline, kullanılacağı yere ve mimariye uyumuna göre çok çeşitli şekil ve tiptedir.
Hava Ayar Damperleri ve Kontrol Elemanları:
Havanın ortam içerisindeki çeşitli bölgelere istenilen miktarda ulaşması ya da toplanması için kanal sistemi üzerine yerleştirilen ve kısılıp açılarak hava miktarının ayarına imkan veren elemanlardır. Elle kumanda edilen tipleri olduğu gibi, sıcaklık, basınç, nem değerlerine bağlı otomatik çalışan, sabit veya değişken debili tipleri de mevcuttur.
Yukarıda genel olarak tanımlanan sistem elemanlarından her birisi, üzerinden geçen havaya karşı bir direnç oluşturur. Kanal sistemi üzerinde oluşan direnç hesaplanarak bulunur. Filtre, serpantin, menfezler, damperler gibi diğer elemanların dirençleri üretici kataloglarından sistemdeki hava miktarına ve hızına göre belirlenir.
Ortamın kullanım amacına uygun olarak tespit edilen hava değişim miktarına göre de sistemde dolaşacak hava miktarı bulunur.

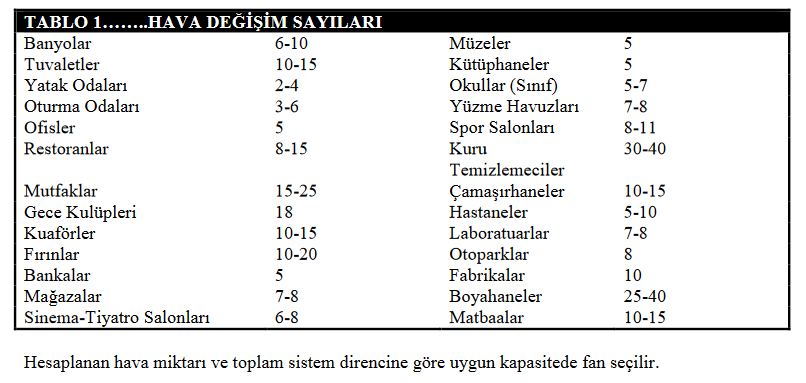

Tablo1
Tablo 1’de değişik ortamlar için hava değişim katsayıları verilmiştir.
