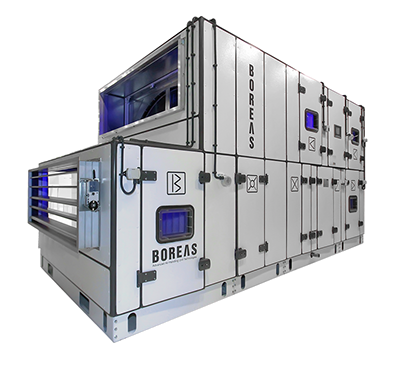

Teknoklima: Klima Santralında Isı Köprüsü İle Panel Yüzeylerinde Yoğuşma Gerçekleşme Riski İlişkisi

YAZ DURUMUKontrolsüz ıslak yüzeyler oluşmasında en önemli kriter ısı köprüleme sınıfıdır. EN 1886 standardında yer alan ısı köprüsü büyüklüğünü belirleyen sınıflandırmada TB1’den TB5’e derecelendirme yapılmıştır. Bu derecelendirmede TB1 en iyi durum olan en az ısı köprüsünü, TB5 de en kötü durum olan en çok ısı köprüsünü ifade eder.

Aşağıdaki örnekte de TB değerine göre yaz durumunda yoğuşma başlama noktalarının değerleri verilmektedir.
TB sınıflandırmasında hesaplanan kb sayısının büyüklüğüne göre sınıf tayini yapılır.

kb = [ti-tmax/ti-ta]

ti : Ortalama santral iç hava sıcaklığı
tmax : Santral yüzeyinden ölçülen en yüksek sıcaklık
ta : Ortalama dış hava sıcaklığı

Standardın belirlediği sınıfların kriterleri ise şu şekildedir;

TB1 0.75<kb<1.0
TB2 0.60<kb<0.75
TB3 0.45<kb<0.60
TB4 0.30<kb<0.45
TB5 Özellik yok.

KIŞ DURUMUAşağıdaki örnekler yaz ve kış koşulları için ayrı ayrı verilmiştir

İç ortamda kurulu yaz çalıştırmasındaki bir klima santrali için;
Soğutma bataryasından sonra hava sıcaklığı: 15°C
Mekanik oda sıcaklığı: 30°C

Santralın dış yüzeyinde yoğuşmanın başlayacağı nem seviyesi TB sınıflarına göre aşağıda sıralanmıştır.
TB4 (kb=0,30) 30 °C, 52 % r. h.
TB3 (kb=0,45) 30 °C, 61 % r. h.
TB2 (kb=0,60) 30 °C, 70 % r. h.
TB1 (kb=0,75) 30 °C, 80 % r. h.

Dış ortamda kurulu kış çalıştırmasındaki bir klima santralı için;
Mahalden dönüş hava sıcaklığı: 22°C
Dış ortam sıcaklığı: -5°C

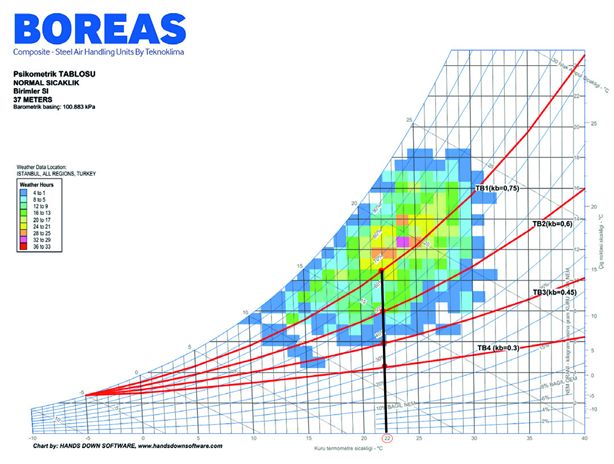

Santralın iç yüzeyinde yoğuşmanın başlayacağı nem seviyesi TB sınıflarına göre aşağıda sıralanmıştır.
TB4 (kb=0,30) 22 °C, 26 % r. h.
TB3 (kb=0,45) 22 °C, 36 % r. h.
TB2 (kb=0,60) 22 °C, 48 % r. h.
TB1 (kb=0,75) 22 °C, 65 % r. h.
