ALDAĞ’ın yeni ürünü, İklim Sihirbazı nasıl çalışıyor?
Climate Wizard;indirect (dolaylı) evaporatif soğutma esasına göre çalışan bir soğutucudur.
Temel çalışma şekli,doğrudan tahrikli fan-motor grubu sayesinde dış ortamdaki sıcak havanın cihaz içerisine çekilerek bir dizin ıslak ve kuru ısı-değiştiricilerden geçirilmesiyle çalışır. Böylece havanın soğutulması doğal buharlaşma (evaporasyon) ile sağlanmış olunur.Hava soğutulurken, sıcak ve nemli hava ayrıştırılır ve dışarıya tahliye edilir, bu nemli havanın iç ortama (bina içerisine) girmesi engellenmiş olunur.
Bu yaklaşımla baktığımızda geleneksel evaporatif soğutma ile benzerlik göstermektedir.Çünkü herhangi sentetik malzeme ve soğutucu akışkan içermemekte, ve sadece su kullanılarak tedarik edilen serin havanın iç ortamda dolaşımı sağlanır.
Climate Wizard’ın devrim yaratan yeni teknolojisi ile ultra yüksek verimli çapraz akışlı ısı-değiştiricisi sayesinde onu benzerlerinden farklı kılmaktadır.
Climate Wizard tarafından tedarik edilen soğuk hava dış ortamın ciğ nokta sıcaklığına yaklaşan soğutma derecesiyle, soğutucu akışkan ihtiva eden geleneksel sistemlerle eşdeğer soğutma yapabilmektedir.
İç mahale üflenen hava soğutulmuş olup,nemden de arındırılmıştır.İç mahale giren soğuk hava ortamı serinlettikten sonra dışarıya (atmosfere) mekanik veya doğal yolla tahliye edilir.
Aşağıdaki şemada Climate Wizard’ın nasıl çalıştığı göstermektedir:
Sıcak dış ortam havası (kırmızı)
Tahliye edilen sıcak ve nemli hava(turuncu)
Tedarik edilen kuru ve soğuk hava(mavi)
Bu Şekilde Çalışıyor.
* Isı-değiştiricisinin iç kısmı boyunca kuru ve ıslak oluklar (kanallar) mevcuttur.
* İlave ek nem kazancı olmadan havanın tamamı, kuru oluklarda geçer.
* Bir kısım hava ıslak oluklar boyunca geçer, bu arada nem ve ısı kazancı oluşur cünkü oluklar
(kanallar) devamlı olarak su ile ıslatılmış ve doymuştur. Daha sonra bu nemli ve sıcak hava cihaz
dışına tahliye edilir.
* Kuru ve ıslak oluklar (kanallar) arasında membranlar boyunca nem geçişi (transferi) olmaz, yalnızca
Isı geçişi (transferi) yapılır.
* Nem kazancı olmadan, bu yolla kuru olukların devamlı olarak soğutulması sağlanır. Böylece kuru ve
soğuk havanın bina (iç ortam) içerisine geçmesi sağlanır.
Psikometrik Tablosu
101.3kPa Barometre Basıncına göre
Psikometrik tablo üzerindeki renkli çizgiler ise, sıcak bir çalışma gününe ait Climate Wizard ile direkt (doğrudan) evaporatif soğutma arasındaki
verim karşılaştırılmasıdır.
Evaporatif Soğutma (Direct)
Climate Wizard (Indirect)
Montaj Tipleri
Climate Wizard çeşitli yapılandırmalarda (konfigürasyonlar) ve uygulama alanlarında kullanılabilir.
Sırasıyla ,aşağıda belirtilmiştir:

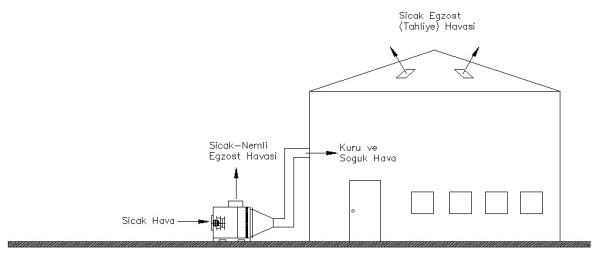

Tek Başına Climate Wizard ile Soğutma;
Climate Wizard,tek başına soğutma sağlamak için kullanılır.

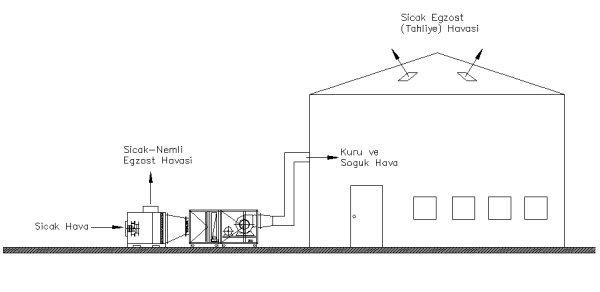

Taze Hava AHU ile Soğutma;
Climate Wizard,bir klima santrali ile birlikte kullanıldığında ek soğutma sağlamak için kullanılır.

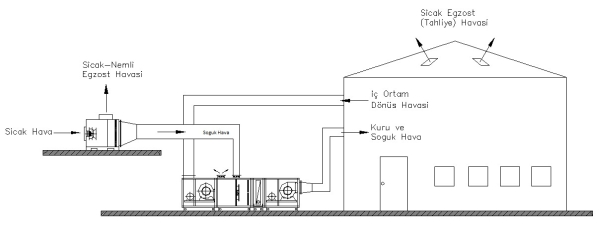

AHU Karışım Havasının Soğutulması ;
Climate Wizard,bir klima santrali önüne kurularak, taze havanın soğutulmasını sağlamak için kullanılır.
Süleyman ŞİMŞEK – Sinan DAĞOĞLU
