Isıtma Sistemlerinde Oventrop Kolektörler

Oventrop markası ise, alan ısıtma ve soğutma sistemleri için özel olarak paslanmaz çelikten üretilmiş kolektörler kullanmaktadır. Bu kolektörlere, M30 x 1.5 bağlantı dişli termostat takılabilecek vanalar ve entegre edilmiş debi ölçüm ve ayar elemanları montajı yapılmıştır.

Kullanım Alanları
Oventrop kolektörleri, sirkülasyon pompalı, sıcak sulu ısıtma sistemlerinde kullanılmak üzere tasarlanmıştır. Bunlar hem tek borulu hem de çift borulu sistemler için uygundur. Gidiş ve dönüş borularının küresel vanaya bağlantısı, isteğe göre, soldan veya sağdan yapılabilir. Kolektör askıları, kolektörlerin bir dolap içine veya doğrudan duvara tutturulmasını mümkün kılarlar. Eğer bir ısı sayacı kullanılacaksa, bunun ölçüleri, dolap seçiminde dikkate alınmalıdır. Dolabın derinliğini büyütebilmek için çerçeve ve kapı öne çekilmelidir. Oventrop ürün programında tüm boru malzemeleri için uygun yüksüklü rakor somun bağlantı elemanları mevcuttur. ( örn. “Copipe” çok katmanlı bileşik borular, “Copex” PE-Xc borular ve bakır borular için )

Kolektör ve Ekipmanlarının İşlevi
Kolektörler ile ısıtma suyu, her bir konut biriminde bulunan değişik radyatörlere veya değişik akış devrelerine, merkezi dağıtılır.
Kolektörlerin küresel vanalar ile donatılması önerilir. Bu küresel vanaların yararıyla ilgili ilk aklımıza gelen örnek bakımdır. Gidiş ve dönüş hatları kapatılarak bakım çalışması kolay ve sağlıklı bir şekilde gerçekleştirilir.
Hava purjörleri ise ısıtma sistemi doldurulurken ve gerektiğinde ısıtma sistemi işletimde iken, sistemdeki havanın alınmasına yarar.
Isıtma devrelerinin doldurulması ve yıkanması için kolektör, doldurma ve boşaltma vanaları ile donatılmıştır.

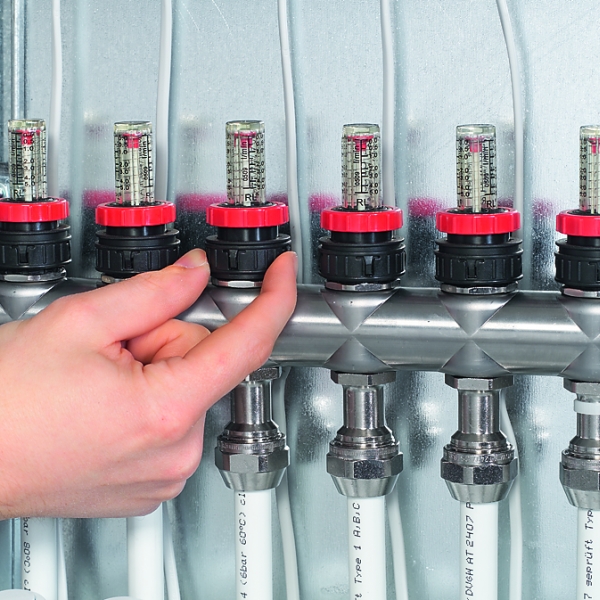

Hidrolik dengeleme, dönüş kolektöründe entegre edilmiş çekirdekler vasıtası ile yapılır. Model 140 41 ve 140 42 kolektörlerde, hesaplanan hacimsel debinin ayarı, debi ölçüm ve ayar elemanının volanı üzerinden yapılır. Ölçekli bir cam tüp üzerinden, ayarlanan değer doğrudan okunabilir. (Model 140 41: 1 ile 4 lt/dak arası ve Model 140 42: 0.6 - 2.4 lt/dak arası ) Bir mühür kapağı, ayarın, emniyet altına alınmasını sağlar. Model 140 40 kolektörlerde, ayar, yan sütunda verilen diyagram üzerinden yapılır. Hesap edilen hacimsel debi, ayar çekirdeğinin gizli mili üzerinden yapılır. Tekrar üretilebilir bir ön ayar mümkündür.

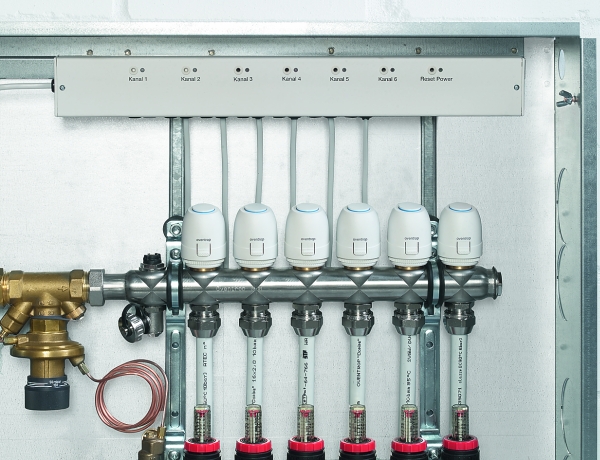

Gidiş kolektörü üzerinde yer alan ve termostat ile donatılabilen M 30 x 1.5 bağlantı dişli vana çekirdekleri ile münferit mahal sıcaklık kontrolü mümkündür. Bunun için, ilave donanım olarak temin edilebilen, Oventrop elektro-termik servo tahrikler ve oda termostatları veya uzaktan ayarlı termostatlar kullanılmalıdır.

Avantajları
- Gerekli tüm armatürler tek bir üreticiden,
- Kolektör parçalarının birleştirilmiş olmasından dolayı montaj zamanından tasarruf, sızdırmazlık işlemlerine gerek yok,
- Hidrolik dengeleme ve yerden ısıtma sisteminin kontrolü yekpare, merkezi konumlu kolektör üzerinden yapılabilir,
- Değeri yüksek, uzun ömürlü paslanmaz çelikten kolektörler,
- Korozyona dayanıklılık,
- Đyi hidrolik değerleri,
- Düşük montaj derinliği, ( elektro-termik servo tahrikler kullanılsa dahi )
- Isı sayacı bağlama imkanı (merkezi ısı kullanım kontrolü)
- “Copipe” çok katmanlı bileşik borularını, “Cofit P” pres bağlantı elemanlarını ve “Cofit S” yüksüklü rakor somun bağlantı elemanlarını içeren Oventrop “Combi-System” ürün alanı, çıkış hatları ve yerden ısıtma devreleri tarafında, kolektörün, çabuk ve emniyetli bağlanmasını mümkün kılar.
- Oventrop ürün programı; “Copex” PE-X ve “Copipe” çok katmanlı bileşik PE-X borularını ve yerden ısıtma devrelerinin boru bağlantılarını içerir.
- Standartlara uygun diğer üreticilerin boruları da Oventrop boru bağlantı elemanları ile bağlanabilir.{jcomments on}
