Kuzey Fransa’da açılan Louvre-Lens müzesine, müze galerileri, depolar ve restorasyon atölyelerinde havanın filtrelenmesi ve nem ile sıcaklığın ideal düzeylerde tutulması için 60’tan fazla CIAT hava işleme birimi kurulmuştur. 1934 yılında kurulan CIAT Group bina ısıtma, soğutma ve hava işleme sistemleri çözümlerinde bir Avrupa lideridir.
Paris’teki Louvre müzesinin ek binasını oluşturan Louvre-Lens müzesi, bilimsel ve kültürel bir bağla asıl Louvre bünyesinde bulunan özerk bir kuruluştur. Atıl bir kömür madeninin sahasına kurulan yeni müzede, Louvre’ın eser koleksiyonundan oluşturulan ve düzenli olarak değiştirilen yarı kalıcı sergiler düzenlenmektedir. Müze geçici sergilere de ev sahipliği yapmaktadır.

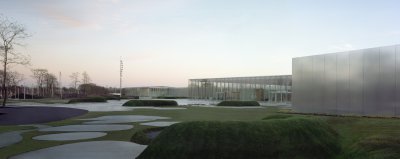

20 hektarlık peyzaj alanına uzanan Louvre-Lens müzesi, sergi galerilerden ve kamuya açık depolardan oluşan 7,000 m²’lik bir alanın yanı sıra (Paris’teki Louvre müzesince ödünç verilen 600 ila 800 önemli sanat eseri, ‘Zaman Galerisi’ olarak bilinen 3,000 m²’lik ana galeriye dağılmış durumdadır), 1,800 m²’lik geçici sergi galerisi ile 1,000 m²’lik müze koleksiyon deposunun bulunduğu toplam 28,000 m²’lik bir alana sahiptir. Müzenin birbiriyle bağlantılı beş binası (bir küp, bir giriş salonu ve çatıları düz, duvarları ise arazinin doğal renklerini takip eden hafifçe kavisli cam malzemeden olan kutu şeklinde dört bina) uzun ve göreli olarak alçaktır (yüksekliği 6-7 metredir) ve ortam ışığını yansıtması için lamine buzlu camla ve alüminyum panellerle kaplıdır.
Müzenin kapılarından 2013 yılında 700,000 ziyaretçinin, sonraki yıllarda ise 500,000 ziyaretçinin geçmesi beklenmektedir.
Koleksiyonlarının iyi şartlarda korunduğundan emin olmak için, müzelerin sıcaklığı ve nemi çok hassas düzeylerde tutması gerekmektedir. Louvre-Lens müzesinin şartnamelerinde, izin verilebilir azami dalgalanma 1°C, nispi nem ise %5 olarak öngörülmüştür. Büyük eserlerin hasara karşı korunması için, metre başına azami 0,5°C’lik sıcaklık katmanlaşması tolere edilmektedir. Özellikle müzenin geniş iç mekânları, bu şartnamelerin karşılanmasını zorlaştırmaktadır. Örneğin, müzenin alanı 3,000 m², tavan yüksekliği ise 6 m olan en geniş galerisi neredeyse 20,0
00 m³’lük bir hacme sahiptir. Bu nedenle, bu salonun gerekliliklerini yerine getirmek için, hava akış debileri 25,000 m³/saat olan altı hava işleme birimi kurulmuştur. Buna ilaveten, geçici sergi salonlarına 25,000 m³/saat akış debilerine sahip hava işleme birimleri, cam pavyona ise 20,000 m³/saat’lik iki hava işleme birimi (AHU) kurulmuştur. Eserlerin sergilenebildiği her salon, aynı sıcaklık ve nem gerekliliklerinin karşılanması için kendi hava işleme birimiyle de donatılmıştır.

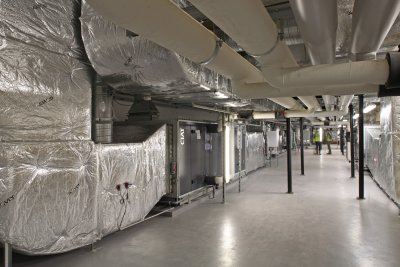

Louvre-Lens müzesine kurulan 25,000 m³/saat’lik CIAT AHU
Eiffage Thermie Proje Lideri Pascal Quintin şu ifadeleri kullanmıştır: “Buradaki zorluk, kısıtlı bir bütçenin dışına çıkmadan, AHU’ları mekanik odalarındaki sınırlı alana adapte etmemize yardımcı olacak bir kişiye ihtiyaç duymamızdı. CIAT’ın yardımıyla, AHU’ların optimizasyonunda çok yoğun bir çalışma gerçekleştirdik. Özellikle CIAT ekiplerinin sağladığı teknik destekten çok memnun kaldık. Örneğin, sergi galerilerindeki 25,000 m³/saatlik birimlerdeki hava kazanım bölümlerini ve karışım kutularını ortadan kaldırdık ve temiz havanın ve boşaltma havasının kontrolünü değişken akış kutuları sayesinde optimize ettik. Sonuç olarak, birimler artık çok daha kısa. CIAT, fabrikadaki yüksek basınçlı rutubetlendirme ünitelerini de yerleştirdi ve sahadaki birçok AHU’nun sökme ve yeniden montaj işlemleri için teknik destek sağladı”.

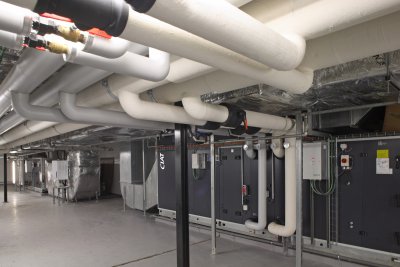

60’tan fazla Climaciat Airtech AHU teslim edilmiştir. Bunların arasından, 16’sı iki yönlü karışım kutularına sahip tek akışlı birimlerden, 22’si üç yönlü karışım kutularına sahip çift akışlı birimlerden, yedisi plakalı ısı değiştiricilerine sahip çift akışlı birimlerden (ısı enerjisinin bir kısmının atık havadan geri kazanılması ve içeri gelen havanın ısıtılmasında kullanılması için) ve ikisi suyla ısı geri kazanımı bobinlerine sahip çift akışlı birimlerden oluşmaktadır.
Sistem Ağustos 2012’te tamamlandıktan sonra, nem ve sıcaklık eğrilerinin doğru stabilitede olduğunu doğrulamak amacıyla, Louvre uzmanları tarafından birkaç ay boyunca test edilmiştir.
Ayrıca, CIAT müze ofislerine ve sanat eserlerinin sergilenmediği alanlara 40 Major Line fankoil konfor birimi, 37 Melody kaset birimi, 78 Coadis 2 Coanda etkisi kaset birimi ve 17 Heliotherme 4000 hava ısıtıcısı sağlamıştır.{jcomments on}
