HVAC

Ciat Fransa’nın güneyinde bulunan Marsilya’daki binasına tamamıyla yeni bir prototip ısı pompası kullanan jeotermal bir tesisat kurdu.

Tesisat Eurovent Şartnameleri kapsamında 25 –250 kW güç aralığında A Sınıfı performans seviyeleri için sertifikalanan piyasadaki ilk tesisattır. European GROUND-MED projesinin bir bölümü olarak, bu HYSYS Ofifice-tip sistem sıra dışıdır; zira ilkbaharda jeo-soğutma modunda çalışır ve üretilen ısı enerjisinin tüketilen elektrik enerjisine oranını beşe bir gibi önemli bir değere ulaştırmıştır.

GROUND-MED Avrupa Topluluğu’nun 7. araştırma ve geliştirme çerçeve programının bir bölümünü oluşturan bir projedir. Proje, %60’ı Avrupa Birliği tarafından karşılanan €7m bütçesiyle 8 pilot kurulumdan oluşmaktadır. Marsilya, Fransa’daki CIAT sahası da bunlardan biridir. Diğer sahalar Portekiz, İspanya, İtalya, Slovenya, Yunanistan ve Romanya’da yer almaktadır. Amaç son derece iddialıdır: 5’in üzerinde “Yıl Boyunca Mevsimsel Performans Faktörü”ne sahip jeotermal ısıtma ve soğutma sistemleri geliştirmek. Başka bir ifadeyle, üretilen termal enerji (ısıtma ve soğutma), kullanılan elektrik enerjisinden 5 kat fazla olmalıdır. Projede yaklaşık yirmi ortak yer almakta, bunların arasında sanayi sektöründen birimlerin yanı sıra üniversiteler ve araştırma merkezleri de bulunmaktadır.

CIAT prototip ısı pompasını Marsilya sahasının yanı sıra İspanya’da eskiden bir gaz santralının merkez ofisi olan, sonradan yenilenebilir enerjilerin teşvik edildiği bir yere dönüştürülen binaya, Portekiz’de ise daha önce değirmen olup sonradan üçüncül sektör faaliyetleri için kullanıma açılan bir binaya kurmuştur. Her iki tesis 60 kW oranında görülmektedir.

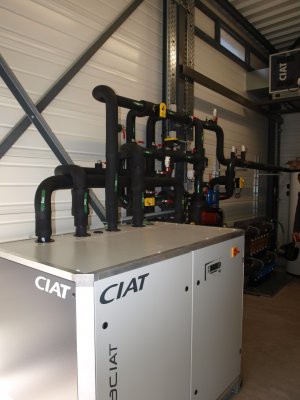

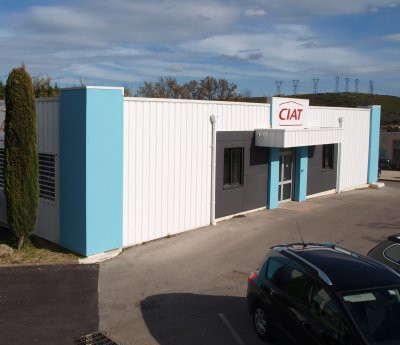

Marsilya’daki yenilenen bina 1992 yılında inşa edilmiştir. Bina Güney Fransa bölgesini kapsayan CIAT Servisi teknik merkezine ev sahipliği yapmaktadır. 350 m².lik yüzey alanı ile çok sayıda işçiye ev sahipliği yapmaktadır. Sahip olduğu geniş plakalı cam pencereler yazın aşırı ısınmayı önlemek için kapatılmıştır. Yeni yalıtıcı destek kaplama da iç kısma yerleştirilmiştir. HVAC sisteminde altı adet delik bulunmaktadır. Bu deliklerde arıtılmış su devresine sahip 100 m derinliğe ulaşan sondalar yer almaktadır. İsveç menşeli Augsburger Driller şirketi delgi işlemini Haziran 2010’da tamamlamıştır. Hava cepleri oluşumunu önlemek ve boşlukların tamamıyla doldurulmasını sağlamak için alttan sıvı çimento enjeksiyonu yapılmıştır. Hava ceplerinin ısı transferinin kalitesini etkilemesi sebebiyle bunların oluşumundan ne olursa olsun kaçınılmalıdır. Bunun üzerine 25 kW güç aralığına sahip standart Dynaciat’ı temel alan bir ısı pompası özel olarak geliştirilmiştir. Yeni bir hava işleme ünitesi ile merkezi EasyCIATControl sisteminin yanı sıra 14 adet düşük enerji tüketimli Coanda etkili Coadis 2 HEE konfor ünitesi de kurulmuştur. Kontrol sistemi, tesisin elektrik tüketiminin kusursuz bir şekilde yönetilmesini sağlamak ve eksiksiz veri kaydı tutmak için tasarlanmıştır.

Bu yeni sistem aralığı genel olarak maksimum 2500 m².lik küçük ve orta ölçekli üçüncül sektör uygulamaları ile iskân piyasası için hazırlanmıştır.

Piyasaya sürüldükten sonra bu yeni ısı pompası HYSYS Office sistemi seçenek yelpazesinin bir parçası olacak ve üçüncül sektörde ısıtma, yaz konforu ve hava kalitesi fonksiyonlarını içeren ilk su dolaşımı tabanlı sistem olacaktır. Tamamıyla modüler olan ürün büyük ölçüde CIAT serisinden standart, denenmiş ve test edilmiş parçalardan yapılmıştır. Dolayısıyla istek üzerine en uygun maliyetle her özel yapılandırmaya uyacak yüzden fazla farklı versiyon sunulabilir. Hysys Office tamamıyla diğer tesislere uyarlanabilir ve yükseltilebilir; üç konfor versiyonu mevcuttur ve en iyi çevresel performansı sunar.

Böyle yüksek bir enerji performansına nasıl ulaşılabilir?

CIAT Araştırma & İnovasyon Merkezi’nde Mühendis olarak çalışan Eric AUZENET bu soruya şöyle cevap veriyor: “Öncelikle ilkbaharda jeo-soğutma modunun kullanılmasıyla ulaşılabilir. Kış mevsimi boyunca ısı pompası toprağı soğutur, topraktan kalori alır ve bunları binaya transfer eder. İlkbahar gelince, toprakta depolanan bu soğuğu kullanır ve direkt dolaşım yoluyla geri getiririz. Doğrudan delik sondalarından gelen su, konfor üniteleri içinden geçer. Böylece enerji verimliliği derecesi (EER) kabaca 15’e ulaşır".

Su, diğer kalorifik sıvılara kıyasla son derece akışkandır. Diğerleri ise ağırdır ve dolayısıyla pompalanmaları için yüksek miktarda enerji gerektirir. Sistemin diğer bütün parçaları da optimize edilmiştir. Elbette bunların en önemlisi ısı pompasıdır. Pompa yeni kompresörlerle yeni nesil ısı eşanjörlerini kullanmaktadır. Ancak düşük enerji tüketimli Coadis 2 HEE konfor ünitelerini de unutmamak gerekir. Bu yeni Hysys sistemi, özellikle de elde ettiğimiz enerji performansı büyük ölçüde CIAT Araştırma & İnovasyon Merkezi sayesinde mümkün olmuştur.

Merkez dünyanın en büyük ısı pompalarından birine ve termal sistem simülasyon laboratuarlarına sahiptir. Sözgelimi, bütün bina yaz ve kış aylarına yönelik enerji ihtiyaçlarının kesin olarak belirlenmesi için Pleïade yazılımı kullanılarak modellenmiştir. Binanın çalışma parametrelerinin yanı sıra iklim de yazılım içinde programlanmıştır. Böylece yıllık sıcaklık ihtiyaçlarına ilişkin bir grafik hazırlamamız mümkün olmuştur. Buna göre 12 kW soğutma ve 24 kW ısıtma enerjisi gerekecektir. Ekipmanının performansını daha da arttırmak için 2011 sonunda Cristopia MCP (faz değiştirme malzemesi) tabanlı sistem ilave edilecektir.

CIAT Group 1934 yılında kurulan CIAT Group bina ısıtma, soğutma ve hava işleme sistemleri çözümlerinde bir Avrupa lideridir. Grubun geliştirme faaliyetleri enerji tüketiminin optimize edilip binaların içindeki konfor ve hava kalitesini arttırmaya yöneliktir. CIAT, üçüncül, iskân, sağlık ve endüstri piyasalarının kendine özgü gerekliliklerini karşılamak için katalogunda 130 adet ürün serisi sunmaktadır.
Başta Fransız bir aile tarafından işletilen CIAT’ın hali hazırda dünya çapında 2200 çalışanı (Fransa’da 1600) ve 9 üretim sahası bulunmaktadır. Grup alt kuruluşları ve dağıtım ağı ile 70’i aşkın ülkede temsil edilmektedir.
