Ayvaz Yüzer Şamandıralı Kondenstop. Bu tip kondenstopların içinde adından da anlaşılacağı üzere herhangi bir kaldıraç yoktur. Hareket eden tek parça şamandıradır. Bu kondenstopta kullanılan şamandıra; yüksek kaliteli, hassas yüzeyli paslanmaz çelikten imal edilmiştir ve ölçü toleransı çok düşük seviyededir.

AYVAZ, Yüzer Şamandıralı Kondenstop
AYVAZ, Yüzer Şamandıralı Kondenstop

AYVAZ, Yüzer Şamandıralı Kondenstop
Yüzer Şamandıralı Kondenstop’un Özellikleri

Özellik ve Avantajları

  • Tek haraketli parça: Bakımı kolay, yedek parça maliyeti düşük
  • Kolay açılan kapak: Bakım için hattan sökmeye gerek yoktur
  • Hassas yüzeyli paslanmaz çelik şamandıra: Daha az aşınma ve uzun ömür
  • Tahliye orifisine kolay erişim:Hattan sökmeden kontrol ve müdahale kolaylığı
  • Şamandıra orifisten dönerek uzaklaşır: Kondens yükü değişimlerine cevap verir ve kondens oluştuğu gibi tahliye etme özelliği
  • Şamandıra/orifis ilişkisi: Karşı basınçtan etkilenmez
  • Orifis su seviyesinin yeterince altındadır: Buhar kaçağı önlenir
  • Termostatik hava tahliye elemanına sahiptir: Hava kilitlemesi olmadan ekipman çabuk devreye alınır
  • Dahili filtreye sahiptir: Kondenstobu pisliklerden korur
  • Buhar kilitleme çözücü seçeneği: Buhar kilitlemesi oluştuğu durumlarda tercih sebebidir. Tesis verimliliğini ve üretkenliği artırır

Yüzer Şamandıralı Kondenstop’un Maliyete Yönelik Avantajları

1 - Ekipman ve montajdan dolayı daha düşük maliyetli
2 - Boyutlarından ötürü aş yer işgali söz konusudur.
3 - Kendi üzerinde filtresi vardır. İlave filtreye gerek yoktur .
4 - Tek hareketli parça olmasından dolayı arıza oranı çok düşüktür.
5 - Bakım maliyeti çok düşüktür.
6 - Kaldıraç ve bağlantı olmadığından koç darbesi dayanımı yüksektir.


Ürün Özellikleri
Gövde ve Kapak: GGG 40.3 Sfero Döküm (Opsiyon Çelik Döküm)
İç Parçalar ve Şamandıra: Paslanmaz Çelik
Bağlantı Tipleri: Dişli, Flanşlı ve Kaynak Boyunlu
Bağlantı Şekli: Yatay
Maks. Çalışma Basıncı: 16 bar
Maks. Çalışma Fark Bas.: 13 bar
Maks. Çalışma Sıcaklığı: 220 °C
Maks. Basınç Farkı : ΔP 4,5/8/10/13 bar

Çalışma
Buhar kondenstoba geldiğinde, hava buharın önünden sürüklenerek soğuk olan hava tahliye elemanının açtığı o-rifisten serbestçe kondenstop dışına tahliye edilir. Havanın arkasından soğuk kondens kondenstoba girer ve serbest şamandıranın yükselmesini sağlayarak kondensin orifisten tahliye olmasını sağlar.
Soğuk kondens tahliye edildiğinden kondenstobun kullanıldığı cihaz (Eşanjör vb) çalışma sıcaklığına ulaşmıştır. Bu durumda kondens miktarı azalır fakat sıcaklığı artar. Kondens ile birlikte buhar kondenstoba girmiştir. Isınan hava tahliye elemanı sitini kapatarak buhar kaçışını engellemiştir. Bundan sonra gelen kondens debisine göre yüzer şamandıra kendini ayarlayabilir.

Yüzer şamandıralı kondenstopta buhar kaçağını önlemek için metal-metale sızdırmazlık yanında tahliye orifisinin üzerinde kalacak şekilde bir su seviyesi tutulur. Silindir kurutucuların kondens tahliyesi yapıldığı durumlarda oluşan buhar kilitlemesini önlemek amacı ile kapak üzerinden by-pass hattı yapılarak vaktinden önce kondenstoba ulaşan buhar tahliye edilir ve kilitleme çözülerek kondens tahliyesi gerçekleştirilir.

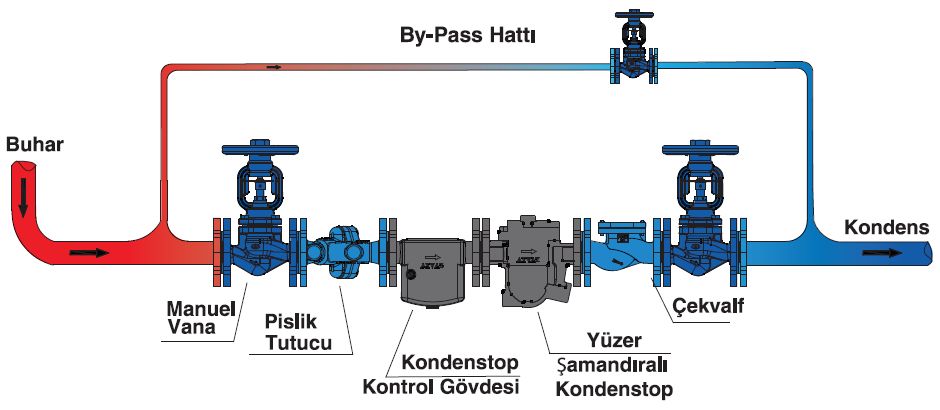

Yüzer Şamandıralı Kondenstop Montaj Uygulaması

Yüzer Şamandıralı Kondenstop Montaj Uygulaması
Yüzer Şamandıralı Kondenstop Montaj Uygulaması

Yüzer Şamandıralı Kondenstop Montaj Uygulaması
